2143/р 27.09.2019 Классификатор дефектов и повреждений элементов стрелочных переводов

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ"

РАСПОРЯЖЕНИЕ
от 27 сентября 2019 г. № 2143/р

ОБ УТВЕРЖДЕНИИ И ВВЕДЕНИИ В ДЕЙСТВИЕ
КЛАССИФИКАТОРА ДЕФЕКТОВ И ПОВРЕЖДЕНИЙ ЭЛЕМЕНТОВ СТРЕЛОЧНЫХ ПЕРЕВОДОВ

В целях актуализации системы ведения учета основных металлических элементов стрелочных переводов, снимаемых с пути из-за наличия и развития различных дефектов и повреждений, а также разработки мер по увеличению срока службы этих элементов:

1. Утвердить и ввести в действие с 1 октября 2019 г. Классификатор дефектов и повреждений элементов стрелочных переводов (далее-
Классификатор).

2. Начальникам дирекций инфраструктуры и центров диагностики и мониторинга устройств инфраструктуры организовать изучение Классификатора причастными работниками.

3. Признать утратившим силу распоряжение ОАО «РЖД» от 16 августа 2012 г. № 1653р «Об утверждении и введении в действие «Классификатора дефектов и повреждений элементов стрелочных переводов».

4. Контроль за исполнением настоящего распоряжения возложить на начальников Управления пути и сооружений Чечельницкого А.И. и Дирекции диагностики и мониторинга инфраструктуры Рословца А.А.

Заместитель генерального
директора ОАО «РЖД» -
начальник Центральной
дирекции инфраструктуры

Г.В.Верховых

Исп. Ларичев Н.С., ПКБ И

(499) 260-32-83

УТВЕРЖДЕН

распоряжением ОАО «РЖД»

от «27» сентября 2019 г. №2143/р

КЛАССИФИКАТОР
ДЕФЕКТОВ И ПОВРЕЖДЕНИЙ ЭЛЕМЕНТОВ СТРЕЛОЧНЫХ ПЕРЕВОДОВ

1. Классификация дефектов и повреждений элементов стрелочных переводов

1.1. Классификатор дефектов и повреждений элементов стрелочных переводов предназначен для правильного ведения учета основных несущих и направляющих элементов стрелочных переводов, снимаемых с пути из-за развития различных дефектов и повреждений, и разработки мер по увеличению срока службы этих элементов

1.2. Основные принципы классификации

1.2.1. В классификацию включены только дефекты и повреждения элементов стрелочных переводов, которые по месту расположения или основной причине образования отличаются от дефектов и повреждений рельсов.

Дефекты и повреждения элементов стрелочных переводов, не отличающиеся от таких же изъянов в рельсах, учитываются по классификации дефектов и повреждений рельсов (с добавлением букв перед цифровыми обозначениями), например, Р.14; О.11.1; С.47.1 и т.д.

1.2.2. При составлении классификации дефектов и повреждений элементов стрелочных переводов сохранены принципы классификации, изложенные в классификации дефектов и повреждений рельсов.

1.2.3. Все дефекты, повреждения и изломы элементов стрелочных переводов обозначены буквами, буквами с индексом, двузначным числом и вспомогательной третьей цифрой, например, ДО.65.2; ДТИз; ДУ.14.2 и т.д.

Структура условного обозначения дефектов стрелочного перевода

Кодирование осуществляется с помощью буквенного и цифрового обозначения. Используется следующая структура кодового обозначения состоящая из трех блоков:

Первый блок состоит из одной буквы и обозначает дефект (буква Д) классифицирован по данному документу.

Второй блок состоит из одной или двух прописных букв, означающих элемент перевода и из индекса (одна или две строчные буквы, означающие технологию изготовления элемента перевода и характер повреждения):

О – остряк;

Ос – остряк сварной;

Р – рамный рельс;

У – усовик крестовины;

УН – усовик крестовины с непрерывной поверхностью катания;

С – сердечник крестовины;

Сс – сердечник сварной;

СН – сердечник крестовины с непрерывной поверхностью катания;

К – контррельс прокатный профиль РК;

Ку – контррельс с уголковым профилем;

X – ходовые рельсы у контррельсов;

П – подкладка;

ПУ – подкладка с упоркой;

ПУс – подкладка с упоркой изготовленная методом сварки;

ПУш – подкладка с упоркой изготовленная методом штамповки;

ПП – подкладка с подушкой;

ППш – подкладка с подушкой изготовленная методом штамповки;

ППс – подкладка с подушкой изготовленная методом сварки;

ППз – подкладка с подушкой изготовленная методом заклепки;

ТР – тяга рабочая;

ТК – тяга контрольная;

ТС – тяга соединительная;

ТП – тяга продольная;

ПЗ – переводная планка замыкателя;

КЛ – кляммера;

р – распрессовка;

и – изгиб;

из – излом;

т – трещина.

Третий блок состоит из цифрового кода дефекта, цифры характеризуют вид дефекта или повреждения, место их расположения по сечениям элементов стрелочных переводов и основные причины их возникновения таким же образом, как и в инструкции «Дефекты рельсов. Классификация, каталог и параметры дефектных и остродефектных рельсов», утвержденной распоряжением ОАО «РЖД» от 23 октября 2014 г. № 2499р.

1.3. Классификация дефектов и повреждений элементов стрелочных переводов приведена в таблице 1.

Таблица 1

1.4. Классификация дефектов и повреждений элементов обеспечивающих перевод, замыкание и контроль стрелочного перевода приведена в таблице 2.

Таблица 2

2. Каталог дефектов и повреждений элементов стрелочных переводов

Каталог дефектов и повреждений элементов стрелочных переводов является дополнением к каталогу дефектов рельсов и содержит материалы по тем специфическим дефектам элементов, которые помещены в классификации дефектов и повреждений элементов стрелочных переводов.

При остальных дефектах, не отличающихся от дефектов, помещенных в классификации дефектов рельсов, необходимо пользоваться каталогом дефектов рельсов.

Каталог предназначен для правильного определения вида специфических дефектов и повреждений стрелочных переводов в соответствии с классификацией дефектов и повреждений элементов стрелочных переводов.

В каталоге для каждого вида специфических дефектов и повреждений элементов стрелочных переводов приведены их кратное описание (наименование), цифровое обозначение дефектов и повреждений, даны их фотографические изображения, краткое описание причин появления и развития, способы выявления и указания по эксплуатации поврежденных элементов в зависимости от группы и класса путей.

Контроль линейных параметров осуществляется аттестованными измерительными приборами согласно перечню норматива обеспечения дистанции пути контрольно-измерительными средствами, указанного в
таблице 4 Методики расчета нормативов обеспечения дистанций пути и инфраструктуры средствами малой механизации, ручным и измерительным инструментом по текущему содержанию железнодорожного пути, утвержденной распоряжением ОАО «РЖД» от 21 мая 2019 г. № 1005/р.

Классы путей в зависимости от их вида и скоростей движения поездов и грузонапряженности приведены в таблице 3. Данные соответствуют таблице 1 приложения № 1 Правил технической эксплуатации железных дорог Российской Федерации, утвержденных приказом Минтранса России от
21 декабря 2010 г. № 286.

Допускается размещение вдавленной маркировки:

в концевой части рельса на расстоянии не менее 100 мм от кромки фаски последнего от торца рельса отверстия.

между отверстиями в средней части рельса. При этом края вдавленной маркировки должны располагаться вне края фаски отверстия.

при попадании маркировки на край отверстия допускается ее снятие фаской глубиной 2 – 3мм х 45°.

Таблица 3

Классификация главных железнодорожных путей

* Группа железнодорожного пути: В – высокоскоростная; С – скоростная; П – пассажирская;
О – особогрузонапряженная; Г – грузовая.

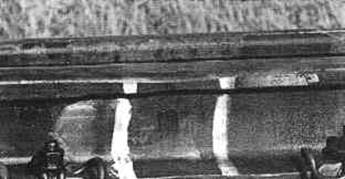

Причины появления и развития

Гребнеобразный наплыв, образующийся на остряке в зоне боковой строжки из-за недостаточной прочности металла, выкрашивается при взаимных перемещениях остряка и рамного рельса под воздействием колес подвижного состава при несвоевременном его удалении шлифованием.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации остряков и сердечников

В зависимости от группы и класса пути и характера дефекта элементы считаются остродефектными (ОД), дефектными (Д) или требующими усиленного наблюдения (УН). Остродефектные остряки подлежат замене без промедления. При невозможности замены остряка по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой остряк не считается остродефектным. Наплыв и зона выкрашивания зашлифовываются, и остряки продолжают эксплуатироваться до плановой замены под усиленным наблюдением. В остальных случаях за остряками устанавливается усиленное наблюдение и они продолжают эксплуатироваться без выполнения дополнительных работ.

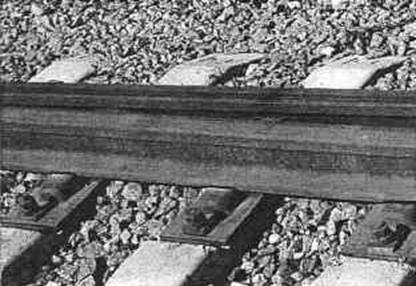

Причины появления и развития

При интенсивном боковом воздействии тонкая часть головки элемента вблизи его острия подвергается усиленному износу и затем выкрашиванию. Такое явление наблюдается на криволинейных остряках стрелочных переводов с интенсивным движением на боковой путь и на прямолинейных остряках стрелочных переводов, эксплуатирующихся в кривых. Выкрашиванию способствует неплотное прилегание острия остряка к рамному рельсу и подвижного сердечника к усовику.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации остряков и сердечников

В зависимости от группы и класса пути и характера дефекта элементы считаются остродефектными (ОД) или дефектными (Д). Остродефектные элементы подлежат замене без промедления. При невозможности замены элемента по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой элемент не считается остродефектным. Дефектные элементы зашлифовываются с проверкой шаблоном КОР и продолжают эксплуатироваться до плановой замены под наблюдением. Наблюдение за развитием дефекта производится при очередных проверках рельсов.

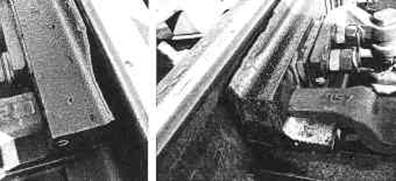

Причины появления и развития

В зоне выпрессовки остряков и подвижных сердечников в процессе изготовления возникают структурные изменения металла, которые в эксплуатации вызывают образование короткой седлообразной неровности в условиях эксплуатации. Ударные динамические воздействия колес подвижного состава в зоне этой неровности приводят к образованию трещин, развивающихся с поверхности головки элемента.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами, ультразвуковая дефектоскопия.

Указания по эксплуатации остряков и сердечников

Элементы с трещинами любой величины считаются остродефектными и подлежат замене без промедления.

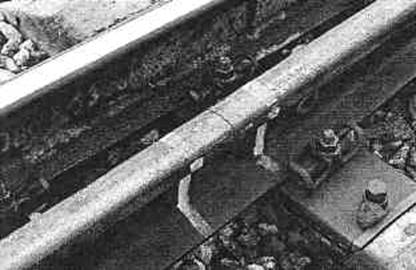

Причины появления и развития

В процессе эксплуатации в местах сварных швов из-за нарушения технологии режима сварки, наличия неметаллических включений, трещин в месте сварки или наличия зарубов образуются поперечные трещины в головке.

Способы выявления дефектов

Внешний осмотр, ультразвуковая дефектоскопия.

Указания по эксплуатации рельсов

Элементы с трещинами любой величины считаются остродефектными и подлежат замене без промедления.

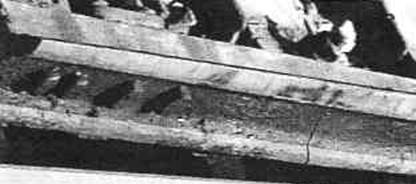

Причины появления и развития

В процессе эксплуатации под воздействием сил, передаваемых от колес подвижного состава, происходит трение остряка об колеса подвижного состава и остряка об рамный рельс. В результате взаимного трения этих элементов возникает их местный износ. Этому способствует неприлегание остряка к рамному рельсу, а также попадание на их поверхности засорителей.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации остряков

Боковой износ остряка контролируется в сечении 20, 50 мм по таблице и вне пределов боковой строжки и определяется как разность ширины новой и изношенной головок на уровне 13 мм ниже поверхности катания.

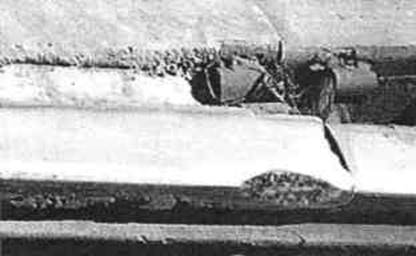

Причины появления и развития

Вследствие неоднородности механических свойств металла, получающейся при сварке, образуется местное смятие головки (седловина).

Интенсивному развитию седловин в эксплуатации способствуют наличие начальной неровности в сварном стыке, образовавшейся при сварке рельсов с концевой искривленностью.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации рельсов

В зависимости от группы и класса и характера дефекта элементы считаются остродефектными (ОД), дефектными (Д) или требующими усиленного наблюдения (УН). Остродефектные элементы подлежат замене без промедления. При невозможности замены элемента по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой элемент не считается остродефектным. Дефектные элементы продолжают эксплуатироваться до плановой замены под усиленным наблюдением. В остальных случаях за элементами устанавливается усиленное наблюдение и они продолжают эксплуатироваться.

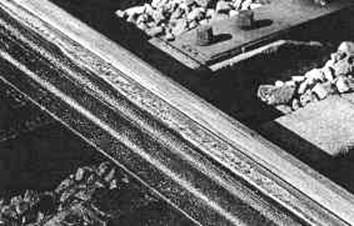

Причины появления и развития

В процессе эксплуатации в местах сварных швов из-за нарушения технологии режима сварки, наличия неметаллических включений, трещин в месте сварки или наличия зарубов образуются поперечные трещины в шейке.

Способы выявления дефектов

Внешний осмотр, ультразвуковая дефектоскопия.

Указания по эксплуатации рельсов

Элементы с трещинами любой величины считаются остродефектными и подлежат замене без промедления.

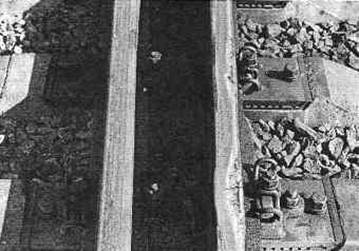

Причины появления и развития

В процессе эксплуатации под воздействием сил, передаваемых от колес подвижного состава, происходит перемещение подошвы остряка, сердечника по подушкам. В результате взаимного трения этих элементов возникает их местный износ. Этому способствует неприлегание подошвы остряков, сердечников к подушкам, а также попадание на их поверхности засорителей.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации остряков и сердечников

В зависимости от группы и класса пути и характера дефекта поврежденные элементы считаются остродефектными (ОД), дефектными (Д) или требующими усиленного наблюдения (УН). Остродефектные элементы подлежат замене без промедления. При невозможности замены элемента по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой элемент не считается остродефектным. Дефектные элементы продолжают эксплуатироваться до плановой замены под усиленным наблюдением. В остальных случаях за элементами устанавливается усиленное наблюдение, и они продолжают эксплуатироваться без выполнения дополнительных работ.

Причины появления и развития

Дефект зарождается в местах расположения концентраторов напряжений (острые кромки, заусенцы, надрывы металла), возникающих, при изготовлении остряковых спецпрофилей, при боковой строжке подошвы элемента в процессе изготовления либо как результат развития дефектов ДО.61.2 или ДСН.61.2. Развитию трещин способствует высокий уровень изгибных эксплуатационных напряжений в наружной кромке остряков и сердечников.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации остряков и сердечников

Элементы с трещинами подлежат замене без промедления как остродефектные.

Причины появления и развития

В процессе эксплуатации в местах сварных швов из-за нарушения технологии режима сварки, наличия неметаллических включений, трещин в месте сварки или наличия зарубов образуются поперечные трещины в подошве.

Способы выявления дефектов

Внешний осмотр, ультразвуковая дефектоскопия.

Указания по эксплуатации рельсов

Элементы с трещинами любой величины считаются остродефектными и подлежат замене без промедления.

Причины появления и развития

В результате правки остряковых рельсов на металлургическом заводе, изгибов, строжки и закалки остряков и сердечников в процессе их изготовления на стрелочном заводе в них возникают внутренние напряжения. Под действием этих напряжений до укладки в путь и в процессе эксплуатации происходит искажение геометрических очертаний элементов, приводящее к их неприлеганию к рамным рельсам и к подушкам подкладок. Искажение геометрической формы остряков и сердечников может возникать также при взрезе стрелок и крестовин с непрерывной поверхностью катания, а также вследствие неправильной выпрессовки корневой части остряков и сердечников на стрелочных заводах.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации остряков и сердечников

Дефектные элементы подвергаются правке прессами или другими приспособлениями. В случае невозможности правки при величинах неприлеганий элементов к рамным рельсам и подушкам, превышающих размеры, установленные Инструкцией по текущему содержанию железнодорожного пути, элементы считаются дефектными и подлежат замене в плановом порядке.

Причины появления и развития

Из-за недостаточной контактно-усталостной прочности металла образуется гребнеобразный наплыв на боковой выкружке, к которой прилегает остряк. При взаимных перемещениях остряка и рамного рельса под воздействием колес подвижного состава и несвоевременном шлифовании этого наплыва происходит отрыв его с выкрашиванием металла головки рамного рельса по выкружке, которое может распространяться вглубь головки.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации остряков и сердечников

В зависимости от группы и класса пути и характера дефекта рамные рельсы считаются остродефектными (ОД), дефектными (Д) или требующими усиленного наблюдения (УН). Остродефектные рельсы подлежат замене без промедления. При невозможности замены рельса по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой рельс не считается остродефектным. Наплыв и зона выкрашивания зашлифовываются, и элементы продолжают эксплуатироваться до плановой замены под усиленным наблюдением. В остальных случаях за рельсами устанавливается усиленное наблюдение, и они продолжают эксплуатироваться без выполнения дополнительных работ.

Причины появления и развития

При перекатывании колес подвижного состава, имеющих седлообразный износ обода, с остряка на рамный рельс и с сердечника крестовины с непрерывной поверхностью катания на ее усовик, создаются большие давления на поверхности катания головки рамного рельса и усовика. Вследствие недостаточной контактно-усталостной прочности металла возникают поверхностные поперечные трещины и выкрашивания. На боковые рабочие грани эти трещины и выкрашивания обычно не выходят.

Способы выявления дефектов

Внешний осмотр, дефектоскопия.

Указания по эксплуатации остряков и сердечников

Рамные рельсы и усовики тщательно осматриваются. При выходе трещин и выкрашиваний на боковую грань элемент считается остродефектным и подлежат замене без промедления. При наличии на поверхности катания выкрашиваний, не выходящих на боковую грань, но имеющих глубину более 1 мм, элемент считается дефектным и должен заменяться в плановом порядке.

Причины появления и развития

При фрезеровке подошвы усовиков в процессе их изготовления образуются острые кромки и надрывы металла, от которых в процессе эксплуатации могут развиваться усталостные трещины, приводящие в отдельных случаях к излому усовика.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации остряков и сердечников

Усовики с трещинами подошвы считаются остродефектными и подлежат замене без промедления.

Причины появления и развития

В процессе эксплуатации из-за наличия в металле раковин, пор, неметаллических включений и т.п. возникают отколы металла в хвостовом торце сердечника. Их развитию способствует ударно-динамическое воздействие колес на сердечник в зоне хвостового торца или из-за несвоевременного удаления наплывов при эксплуатации.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации крестовин

В зависимости от группы и класса и характера дефекта крестовины считаются остродефектными (ОД), дефектными (Д), или требующими усиленного наблюдения (УН). Остродефектные крестовины подлежат замене без промедления. При невозможности замены крестовины по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой крестовина не считается остродефектной. Дефектные крестовины подлежат наплавке, а при ее невозможности продолжают эксплуатироваться до плановой замены под усиленным наблюдением. В остальных случаях за крестовинами устанавливается усиленное наблюдение, и они продолжают эксплуатироваться без выполнения дополнительных работ.

Причины появления и развития

В процессе эксплуатации металл литой части усовика сплывает на рельсовую и наоборот с рельсовой части на литую. При взаимном перемещении этих частей под воздействием колес подвижного состава происходит отрыв несвоевременно удаленного шлифовкой сплывшего металла с образованием выкрашиваний или из-за несвоевременного удаления наплывов при эксплуатации.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации крестовин

В зависимости от группы и класса пути и характера дефекта крестовины считаются остродефектными (ОД), дефектными (Д), или требующими усиленного наблюдения (УН). Остродефектные крестовины подлежат замене без промедления. При невозможности замены крестовины по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой крестовина не считается остродефектной. За дефектной крестовиной устанавливается усиленное наблюдение, и она продолжает эксплуатироваться до плановой замены. В остальных случаях за крестовинами устанавливается усиленное наблюдение, и они продолжают эксплуатироваться без выполнения дополнительных работ.

Причины появления и развития

Под воздействием колес подвижного состава металл сердечника и литой части усовиков сплывает в желоб. При несвоевременном удалении сплывшего металла он отрывается под воздействием колес с образованием выкрашиваний.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации крестовин

В зависимости от группы и класса пути и характера дефекта крестовины считаются остродефектными (ОД), дефектными (Д) или требующими усиленного наблюдения (УН). Остродефектные крестовины подлежат замене без промедления. При невозможности замены крестовины по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой крестовина не считается остродефектной. Дефектные крестовины подлежат наплавке, а при ее невозможности продолжают эксплуатироваться до плановой замены под усиленным наблюдением. В остальных случаях за крестовинами устанавливается усиленное наблюдение, и они продолжают эксплуатироваться без выполнения дополнительных работ.

Причины появления и развития

В зоне перекатывания колес с усовика на сердечник и в хвостовом конце крестовины образуются короткие неровности значительной глубины. При проходе колес через эти неровности возникают ударные динамические силы, которые приводят к перенаклепу высокомарганцовистой стали, несвоевременное удаление наплывов марганцовистой стали к отслоениям и выкрашиванию металла. Этому также способствуют заводские дефекты в отливке.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации крестовин

В зависимости от группы и класса пути и характера дефекта крестовины считаются остродефектными (ОД), дефектными (Д), или требующими усиленного наблюдения (УН). Остродефектные крестовины подлежат замене без промедления. При невозможности замены крестовины по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой крестовина не считается остродефектной. Дефектные крестовины подлежат наплавке, а при ее невозможности продолжают эксплуатироваться до плановой замены под усиленным наблюдением. В остальных случаях за крестовинами устанавливается усиленное наблюдение, и они продолжают эксплуатироваться без выполнения дополнительных работ.

Причины появления и развития

Из-за нарушения технологии наплавки (некачественная шлифовка перед наплавкой, нарушение режимов наплавки и т.п.), а также неудаленных при вышлифовки перед наплавкой дефектов в основном металле отливки происходит выкрашивание наплавленного слоя металла на сердечнике или усовике.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации крестовин

Выкрошенное место шлифуется и повторно наплавляется. До наплавки крестовина эксплуатируется по тем же правилам, как и в случае возникновения дефектов ДС.14 и ДУ.14. При повторном выкрашивании глубиной более 3 мм крестовина подлежит замене в плановом порядке.

Причины появления и развития

Литейные трещины, а также трещины от правки отливки перед механической обработкой, в том числе после упрочнения, под воздействием поездной нагрузки развиваются и выходят на рабочую поверхность.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации крестовин

Крестовины подлежат замене без промедления, как остродефектные.

Причины появления и развития

В местах выкрашиваний рельсовой части усовика по врезке в эксплуатационных условиях образуются концентраторы напряжений. От этих концентраторов под воздействием поездной нагрузки образуются и развиваются поперечные трещины рельсовой части усовика.

Способы выявления дефектов

Внешний осмотр, ультразвуковая дефектоскопия.

Указания по эксплуатации остряков

Крестовины подлежат замене без промедления, как остродефектные.

Причины появления и развития

Из-за нарушения технологии наплавки или дефектов отливки на рабочей поверхности сердечников и усовиков возникают поперечные и продольные трещины.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров.

Указания по эксплуатации крестовин

В случае обнаружении трещины производиться её вышлифовка для повторной наплавки. Если трещины не переходят, в основной метал и глубина вышлифовки не превышает 6 мм, то производится повторная наплавка. До наплавки скорость движения по стрелочному переводу не должна превышать 25 км/ч. При больших размерах трещин крестовина считается остродефектной и подлежат замене без промедления.

Причины появления и развития

В зоне перехода от хвостовика к самому сердечнику или на цельнолитой крестовине в процессе изготовления отливок и их механической обработки возникают концентраторы напряжений, которые обусловлены также резким перепадом жесткости в этой зоне. В эксплуатации в зоне стыка возникают ударные динамические силы. В местах концентрации напряжений в этих условиях возникают и развиваются трещины, чему способствует неудовлетворительное содержание стыков.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации крестовин

За крестовинами устанавливается усиленное наблюдение. Крестовины считаются дефектными и подлежат плановой замене: При переходе трещины на тело цельнолитой крестовины или сердечника крестовины считаются остродефектными и подлежат замене без промедления.

Причины появления и развития

В процессе эксплуатации в месте технологического отверстия из-за нарушения технологии режимов сварки, наличия неметаллических включений, трещин в месте сварки или наличия задиров образуются поперечные трещины.

Способы выявления дефектов

Внешний осмотр, ультразвуковая дефектоскопия.

Указания по эксплуатации рельсов

Крестовины подлежат замене без промедления, как остродефектные.

Причины появления и развития

Из-за нарушения технологии сварки на рабочей поверхности сердечника возникают поперечные трещины, которые под воздействием поездной нагрузки развиваются и выходят на рабочую поверхность.

Способы выявления дефектов

Внешний осмотр, ультразвуковая дефектоскопия.

Указания по эксплуатации рельсов

Крестовины подлежат замене без промедления, как остродефектные.

Причины появления и развития

Из-за недостатков технологии изготовления рельсовых окончаний образуются трещины, которые развиваются под действием поездной нагрузки.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации крестовин

Крестовины подлежат замене без промедления, как остродефектные.

Причины появления и развития

Дефекты зарождаются в процессе изготовления отливок сердечников и цельнолитых крестовин из-за недостатков технологии литья, при которой внутри изделия возникают неспаи и окисные плены. Под воздействием подвижного состава по этим несплошностям развиваются горизонтальные расслоения сердечников и усовиков.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации крестовин

Крестовины с расслоениями, выходящими на острие или хвостовой торец сердечника либо на передний торец усовиков, а также с расслоениями длиной более 50 мм, которые не выходят на эти участки, считаются остродефектными и подлежат замене без промедления. Крестовины с расслоением длиной менее 50 мм, не выходящим на указанные выше места, считаются дефектными и могут временно оставаться в пути при усиленном наблюдении за их работой с последующей заменой.

Причины появления и развития

Дефекты появляются и развиваются из-за конструктивных особенностей крестовин. В зоне перекатывания, а также в стыках крестовины и ее передней врезке возникают ударно-динамические силы, которые приводят к образованию коротких седлообразных неровностей. Этому способствует некачественная обработка рабочих поверхностей крестовины при ее изготовлении, так же укладка крестовины на несоответствующее требованиям КД подрельсовое основание.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации крестовин

В зависимости от группы и класса пути и характера дефекта крестовины считаются дефектными (Д) или требующими усиленного наблюдения (УН). На дефектных крестовинах седловины устраняются шлифованием или наплавкой, после чего они продолжают эксплуатироваться. При невозможности полностью устранить неровность дефектные крестовины подлежат плановой замене. В остальных случаях за крестовинами устанавливается усиленное наблюдение, и они продолжают эксплуатироваться без выполнения дополнительных работ.

Причины появления и развития

Дефект развивается при неудовлетворительном содержании пути. При имеющимся резком перепаде жесткости под ударным воздействием колес подвижного состава на хвостовую часть крестовины в процессе эксплуатации образуется смятие металла, способствующее развитию дефектов литья (пор, раковин, неметаллических включений)

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации крестовин

Крестовины с трещинами считаются остродефектными и подлежат замене без промедления.

Причины появления и развития

Из-за недостатков технологии изготовления отливки в нижних кромках суженной хвостовой части образуются литейные трещины, которые развиваются под действием поездной нагрузки. Трещины могут появляться и развиваться из-за наличия концентраторов напряжений в виде заусенцев и ступенек, которые остаются после фрезерования пазух сердечника под накладки. Причиной развития трещин является неудовлетворительное содержание стыка, а также из-за недостатков технологии изготовления отливки в нижних кромках суженной хвостовой части образуются литейные дефекты, которые могут развиваться под действием поездной нагрузки.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации крестовин

Крестовины с трещинами считаются остродефектными и подлежат замене без промедления.

Причины появления и развития

Выколы образуются из-за неплотного прилегания подошвы литого сердечника к подкладкам и мостикам. На образование и развитие этих выколов влияют дефекты в литье и повышенный уровень силового воздействия на хвостовую часть сердечника.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации крестовин

При наличии трещин в зоне выкола, а также при нарушении условий прикрепления подошвы к подкладке крестовины считаются остродефектными и подлежат замене без промедления. В остальных случаях крестовины считаются дефектными и могут эксплуатироваться до плановой замены при условии усиленного наблюдения за ними.

Причины появления и развития

Дефекты появляются из-за поперечных перемещений колес в зоне крестовинного узла, а также «наведенных» ударов по ходовому рельсу, вызванных резким вертикальным перемещением колес, проходящих через неровность на крестовине.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации рельсов

В зависимости от группы и класса пути и характера дефекта рельсы считаются остродефектными (ОД), дефектными (Д) или требующими усиленного наблюдения (УН). Остродефектные рельсы подлежат замене без промедления. При невозможности замены рельса по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой рельс не считается остродефектным. Дефектные рельсы продолжают эксплуатироваться до плановой замены под усиленным наблюдением. В остальных случаях за рельсами устанавливается усиленное наблюдение, и они продолжают эксплуатироваться.

Причины появления и развития

Дефекты возникают вследствие повышенного бокового воздействия, которое связано с направляющими усилиями, а также с проходом колес через крестовинный узел в распор.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации контррельсов

Контррельсы считаются остродефектными и подлежат замене без промедления.

Причины появления и развития

Дефекты возникают вследствие повышенного бокового воздействия, которое связано с направляющими усилиями, а также проходом колес через крестовинный узел в распор.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации контррельсов

Контррельсы считаются остродефектными и подлежат замене без промедления.

Причины появления и развития

Дефекты возникают вследствие повышенного бокового воздействия, которое связано с направляющими усилиями, а также с проходом колес через крестовинный узел в распор

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации контррельсов

Износ контррельсов из профиля типа РК ограничивается в эксплуатации возможностью соблюдения нормативных размеров безопасности от рабочей грани контррельса до нерабочей грани усовика (1435 мм) и до рабочей грани сердечника (1472 мм). Измерение нормативных замеров производится в сечении 40 мм сердечника крестовины.

Причины появления и развития

Дефекты возникают вследствие повышенного бокового воздействия, которое связано с направляющими усилиями, а также с проходом колес через крестовинный узел в распор. Надрывы на кромках отверстий, отсутствие фасок на них способствуют образованию трещин.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации контррельсов

Контррельсы считаются остродефектными и подлежат замене без промедления.

Причины появления и развития

Под воздействием колес подвижного состава в месте изгиба, металл контррельса из спецпрофиля сплывает в верхнюю часть контррельса, образуя гребень. При несвоевременном удалении шлифованием сплывшего металла он отрывается под воздействием колес с образованием выкрашиваний.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации контррельсов

В зависимости от группы и класса пути и характера дефекта контррельсы считаются остродефектными (ОД), дефектными (Д), или требующими усиленного наблюдения (УН). Остродефектные контррельсы подлежат замене без промедления. При невозможности замены контррельса по стрелочному переводу ограничиваются скорости движения поездов до скоростей, соответствующих группы и класса пути, при которой контррельс не считается остродефектной, до плановой замены под усиленным наблюдением.

Причины появления и развития

Дефекты возникают вследствие повышенного бокового воздействия, которое связано с направляющими усилиями, а также проходом колес через крестовинный узел в распор.

Способы выявления дефектов

Внешний осмотр.

Указания по эксплуатации контррельсов

Контррельс из спецпрофиля с трещинами любой величины считается остродефектными и подлежат замене без промедления.

Причины появления и развития

Под воздействием колес подвижного состава в месте изгиба, металл контррельса из уголкового профиля сплывает в верхнюю часть контррельса, образуя гребень. При несвоевременном удалении шлифованием сплывшего металла он отрывается под воздействием колес с образованием зазора.

Способы выявления дефектов

Внешний осмотр, контроль линейных параметров измерительными приборами.

Указания по эксплуатации контррельсов

Нормы износа контррельсов из уголкового профиля:

для контррельсов прямого пути стрелочных переводов марок 1/11
и более пологих – 13 мм;

для контррельсов прямого пути стрелочных переводов марок 1/9
и круче – 11 мм;

для контррельсов ответвленного пути стрелочных переводов всех марок – 14 мм.

Контррельсы из уголкового профиля с износом, превышающим вышеуказанные величины подлежат замене, до их замены устанавливается ограничение скорости движения поездов 25 км/ч.
