ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПАТРОНЫ ДЛЯ БЫСТРОСМЕННОГО ИНСТРУМЕНТА
ГОСТ 14077-83
Конструкция и размеры
Chuckes for quick-changing tool. Design and dimensions
ОКП 39 2810
Дата введения 1985-01-01
РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛЬ
А.А.Дорохова
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Зам. министра Н.И.Сергеев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24 марта 1983 г. N 1321
ВЗАМЕН ГОСТ 14077-78
1. Основные размеры патронов должны соответствовать указанным на чертеже и в таблице.
2. Маркировать: обозначение патрона и товарный знак предприятия-изготовителя.
3. Технические требования - по ГОСТ 17166-71.
4. Конструкция и размеры деталей патронов указаны в рекомендуемом приложении.

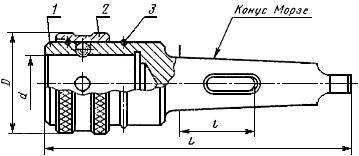

Исполнение 1
Патроны с ведущими шариками
Исполнение 2
Патроны с шариками и ведущим штифтом
1 - корпус; 2 - кольцо; 3 - пружинное кольцо; 4 - шарик по ГОСТ 3722-81; 5 - цилиндрический штифт по ГОСТ 3128-70
Примечание. Патроны с конусом Морзе 3 и более изготовляются с пазом под клин или без паза по требованию потребителя.
Размеры в мм
|
Обозначение патрона |
Применяемость |
Исполнение |
Конус Морзе |
d |
l |
D |
L |
Масса, кг, |
|
6251-0181 |
|
1 |
2 |
24 |
- |
45 |
140 |
0,48 |
|
6251-0182 |
|
|
3 |
32 |
55,5 |
55 |
170 |
0,84 |
|
6251-0183 |
|
|
|
|
55* |
|
|
|
|
6251-0184 |
|
|
4 |
42 |
58,5 |
70 |
210 |
1,74 |
|
6251-0185 |
|
|
|
|
60* |
|
|
|
|
6251-0186 |
|
|
5 |
55 |
63,5 |
85 |
260 |
3,90 |
|
6251-0187 |
|
|
|
|
75* |
|
|
|
|
6251-0188 |
|
2 |
4 |
42 |
58,5 |
70 |
230 |
2,23 |
|
6251-0189 |
|
|
|
|
60* |
|
|
|
|
6251-0191 |
|
|
5 |
55 |
63,5 |
85 |
270 |
3,76 |
|
6251-0192 |
|
|
|
|
75* |
|
|
|
|
6251-0193 |
|
|
6 |
|
57 |
|
335 |
6,90 |
|
6251-0194 |
|
|
|
|
85* |
|
|
|
__________________
* Размеры для станков, выпущенных до 1974 г.
Пример условного обозначения патрона исполнения 1, с конусом Морзе 3, размерами d=32 мм и l=55,5 мм:
Патрон 6251-0182 ГОСТ 14077-83
ПРИЛОЖЕНИЕ (рекомендуемое).
КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ПАТРОНОВ
ПРИЛОЖЕНИЕ
Рекомендуемое
1. Корпус (черт.1, табл.1)

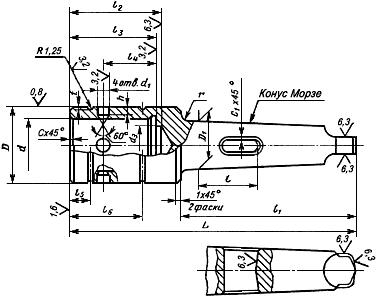

Черт.1. Корпус. Исполнение 1, 2
Исполнение 1
Исполнение 2
Черт.1
Таблица 1
Размеры в мм
|
Обозна- |
Ис- |
Конус Морзе |
d |
l |
D |
D1 |
L |
d1 |
d2 |
d3 |
d4 |
l1 |
l2 |
l3 |
l4 (пред. откл. ±0,1) |
l5 |
l6 |
h |
c |
c1 |
r |
r1 |
Масса, кг, не более |
|
6251-0181 |
1 |
2 |
24 |
- |
35 |
17,780 |
140 |
8 |
- |
15 |
- |
84 |
52 |
48 |
25 |
13 |
50 |
5,0 |
1,0 |
- |
3 |
- |
0,35 |
|
6251-0182 |
|
3 |
32 |
55,5 |
44 |
23,825 |
170 |
|
- |
21 |
|
103 |
64 |
60 |
32 |
16 |
60 |
5,3 |
1,6 |
1,0 |
|
|
0,62 |
|
6251-0183 |
|
|
|
55,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6251-0184 |
|
4 |
42 |
58,5 |
56 |
31,267 |
210 |
10 |
- |
27 |
- |
128 |
74 |
70 |
40 |
18 |
66 |
6,5 |
2,0 |
|
5 |
- |
1,33 |
|
6251-0185 |
|
|
|
60,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6251-0186 |
|
5 |
55 |
63,5 |
72 |
44,399 |
260 |
12 |
|
40 |
|
163 |
85 |
80 |
50 |
|
70 |
7,5 |
|
1,6 |
|
|
3,29 |
|
6251-0187 |
|
|
|
75,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6251-0188 |
2 |
4 |
42 |
58,5 |
56 |
31,267 |
230 |
10 |
10 |
- |
43 |
128 |
- |
94 |
65 |
|
66 |
6,5 |
|
1,0 |
|
1,0 |
1,48 |
|
6251-0189 |
|
|
|
60,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6251-0191 |
|
5 |
55 |
63,5 |
70 |
44,399 |
270 |
|
12 |
- |
57 |
163 |
- |
98 |
70 |
|
70 |
6,6 |
|
1,6 |
|
1,6 |
3,12 |
|
6251-0192 |
|
|
|
75,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6251-0193 |
|
6 |
|
57,0 |
|
63,348 |
335 |
|
|
|
|
225 |
|
|
|
|
|
|
|
2,0 |
|
|
5,41 |
|
6251-0194 |
|
|
|
85,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.1. Размеры и технические требования к хвостовикам патронов - по ГОСТ 24644-81.
1.2. Для исполнения 1 канавка для выхода шлифовального круга - по ГОСТ 8820-69.
1.3. Параметр шероховатости поверхностей проточек и фасок по ГОСТ 2789-73 должен быть не более Ra 6,3 мкм.
2. Кольцо (черт.2, табл.2)
Черт.2. Кольцо
Черт.2
Таблица 2
Размеры в мм
|
Обозначение патрона |
d (поле допуска Н9) |
D |
L |
d1 (поле допуска Н9) |
d2 |
l |
l1 |
h |
c |
Масса, кг, |
|
6251-0181 |
35 |
45 |
28 |
41 |
44 |
10 |
8 |
5 |
0,6 |
0,124 |
|
6251-0182; |
44 |
55 |
34 |
49 |
54 |
13 |
|
7 |
|
0,213 |
|
6251-0184; |
56 |
70 |
40 |
63 |
69 |
16 |
|
8 |
1,0 |
0,400 |
|
6251-0191; |
70 |
85 |
45 |
76 |
84 |
18 |
9 |
|
|
0,610 |
|
6251-0186; |
72 |
|
|
80 |
|
|
|
10 |
|
0,600 |
2.1. Покрытие - Хим. Окс. прм. по ГОСТ 9.073-77.
3. Пружинное кольцо (черт.3, табл.3)
Черт.3. Пружинное кольцо
Черт.3
Таблица 3
|
Обозначение патрона |
D, мм |
Масса, кг, не более |
|
6251-0181 |
30 |
0,003 |
|
6251-0182; |
38 |
0,004 |
|
6251-0184; |
50 |
0,005 |
|
6251-0191; |
64 |
0,006 |
|
6251-0186; |
66 |
0,006 |
3.1. Материал - проволока II-2 или III-2 по ГОСТ 9389-75.
3.2. Острые кромки на концах пружинного кольца притупить.
3.3. Покрытие - Хим. окс. прм. по ГОСТ 9.073-77.
